静止性无功发生器

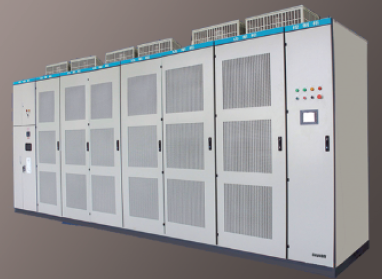

JYSVG静止性无功发生器

产品详情
在线询价

  无功补偿装置的发展,经历了从投切并联电容器、同步调相机(Synchronous Condenser-SC)、以晶闸管控制电抗器和电容并联构成的静止型无功补偿装置(Static Var Compensator-SVC),静止无功发生器(Static Var Generator-SVG)等几个阶段。SVC的闭环响应时间约为40-60ms,而且自身会产生大量谐波,必须配置滤波支路,当负载参数变化时,可能会发生谐波放大现象。SVG是采用自换相变流电路的静止无功补偿装置,即静止无功发生器(Static Var Generator-SVG),也称为高级静止型动态无功补偿器(Advanced Static Var Compensator-ASVC),或者静止调相器(Static condenser-STATCOM)。其闭环响应时间为5-10ms,不产生谐波,能够同时起到有源滤波器的作用,即它既能补偿无功又能消除谐波。所以我们又称它为静止型动态无功补偿和有源滤波装置。装置运行损耗有效低于SVC。

  技术指标:

  ●标准:通用的标准包括GB,UL,IEEE

  ●逆变器类型:链式换流器,采用IGBT器件

  ●装置容量:1Mvar-200Mvar

  ●并网点电压等级:45HZ-55HZ,6KV/10KV/27KV/35KV

  ●并网点电压允许波动范围:30%额定电压到120%额定电压

  ●启动方式:自动启动,启动冲击电流小

  ●控制电源:45HZ-55HZ,380V±20%,内含免维护后备电源

  ●无功输出范围:额定感性到额定容性无功,连续调节

  ●无功输出特性:电流源输出,在系统电压降低到20%仍输出额定容性无功电流

  ●补偿控制方式:系统补偿或负荷补偿

  ●系统补偿功能:电压调节、无功调节、暂稳控制、阻尼控制

  ●负荷补偿功能:功率因数补偿、电压闪变、谐波补偿、负荷不平衡补偿

  ●无功输出响应速度:1ms-10ms

  ●综合补偿控制:可控制多组补偿电容器或电抗器的自动投切

  ●过载能力: 标准:允许10%连续过载,20%过载5秒,30%过载立即保护

  ●故障处理: 链式换流器采用N+1/N+2冗余运行,故障功率模块自动旁路,装置运行不受影响

  ●效率: 满载时大于99%

  ●保护功能:输出过电流、系统短路、系统过压、PT断线、过温、水冷故障、通信失败等保护

  ●远程监控: 数字方式:RS45、CAN、Modbus、Profibus、TCP/IP、GPRS

  6路可编程外部开关量输入(DC 24V)

  ●信号输出: 4路可编程模拟量输入(0-20mA);6路可编程输出(DC24V/0mA);

  ●人机界面: 中文液晶触摸屏图文人机界面

  ●噪声: 在距离装置1米的范围内任何一个方向进行测试,所测得的装置噪声不超过80分贝

  ●装置尺寸: 根据具体型号确定

  ●运行环境要求: 0-40℃,95%相对湿度

  ●存储/运行环境温度 -40-70℃

  ●抗震: 抗地震能力为7级,振动0.5G

  ●海拔高度: 1000米以下,超过1000米降容使用
